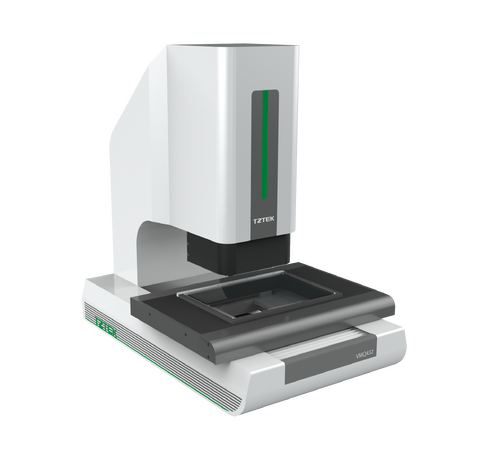

VMQ (Quick) – серия измерительных видеомикроскопов с полным ЧПУ и большим полем зрения (FOV до 100х100 мм). Это позволяет проводить мгновенные измерения и проводить сравнения с эталонами. Возможно проводить измерения сразу нескольких деталей, помещающихся в поле зрения, и мгновенно проводить оценку годный/негодный.
Особенности и характеристики:
- полное ЧПУ управление (X-Y-Z - Zoom);
- большая глубина резкости;
- быстрая фокусировка на детали в автоматическом режиме;
- использование высокоточной оптики 13.3:1. Полное увеличение 232 крат;
- проходящее, четырехсекторное поверхностное и коаксиальное освещение;
- диапазон измерения: 150х120х75, 300х200х200, 400х300х200;
- поля зрения, мм: 100х100, 82х55, 25х25х, 26х17, 8х5 (в зависимости от комплектации);
- погрешность: MPE E2(XY) от 0,7 мкм (в поле зрения) и 2,0+L/200 при перемещении измерительного стола;
- скорость перемещения: 500 мм/с по осям XY, 100мм/с по оси Z.
Программное обеспечение
- Приборы работают под управлением метрологически значимого программного
- обеспечения (далее – ПО) Vispec, установленного на персональный компьютер,
- предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений,
- сохранения и экспорта измеренных величин, а также обработки полученных результатов.
- Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077–2014.
Метрологические и технические характеристики
Метрологические характеристики ВИМ TZTEK модификации VMQ
| Наименование характеристики | Значение | |||||
| Типоразмер | 100 | 200 | 222 | 322 | 432 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 20 | от 0 до 210 | от 0 до 150 | от 0 до 300 | от 0 до 400 |
| - по оси Y | от 0 до 14 | от 0 до 140 | от 0 до 120 | от 0 до 200 | от 0 до 300 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика*, мкм, при измерениях: | ||||||
| со статичным положением измерительного стола | ±1,5 | ±4,8 | ±1 | |||
| при перемещении измерительного стола | - | - | ±(2,0+L/200) | |||
| где L – измеряемая длина в мм | ||||||
| * - при максимальном оптическом увеличении | ||||||
Массогабаритные размеры ВИМ TZTEK модификации VMQ
| Наименование характеристики | Значение | |||||
| Типоразмер | 100 | 200 | 222 | 322 | 432 | |
| Габаритные размеры, мм | Длина | 235 | 680 | 370 | 740 | 900 |
| Ширина | 480 | 580 | 555 | 1040 | 1284 | |
| Высота | 563 | 1726 | 950 | 1792 | 1792 | |
| Масса, кг | 30 | 400 | 65 | 410 | 460 | |
Как купить Видеомикроскоп ТЗТЕК серия VMQ
Купить Видеомикроскоп ТЗТЕК серия VMQ в компании ООО "Три Сигма" для решения самых сложных измерительных задач. Для оформления заказа воспользуйтесь любым удобным способом связи: оставьте запрос на сайте, направьте письмо на info@3sigma.pro или позвоните по телефону +7 (812) 647-87-57. Наши специалисты проведут для вас подробную презентацию оборудования и подберут оптимальное решение под ваши технические требования. Доставка во все регионы РФ.
