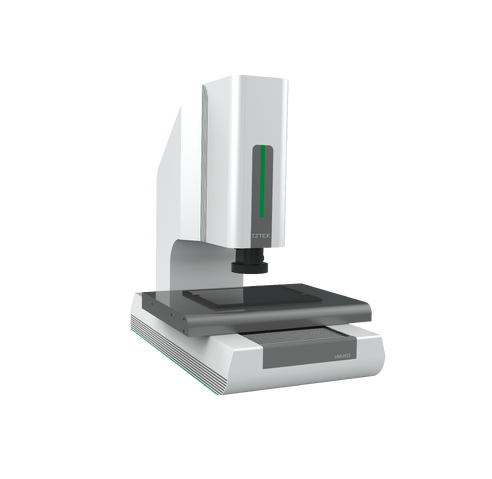

VMU (Ultra, High-end) – серия самых точных измерительных видеомикроскопов с полным ЧПУ. В производстве моделей данной линейки приборов используются лучшие комплектующие и последние разработки компании в части программного обеспечения. Такие решения позволяют серии VMU сочетать в себе высочайшую точность измерений и высокую скорость измерений.
Особенности и характеристики:
- гранитное основание и Z колонна;
- полное ЧПУ управление (X-Y-Z-Zoom);
- высокоточные направляющие THK (Япония), отсчетные шкалы Renishaw (Англия);
- быстрая фокусировка на детали в автоматическом режиме;
- использование высокоточной оптики 13,3:1. Полное увеличение 338х;
- проходящее, восьмисекторное поверхностное и коаксиальное освещение;
- возможность оснащения лазерным и контактным датчиком и поворотной осью.
- диапазон измерения: 200х200х135, 300х200х135, 400х300х135, Опционально Z до 280 мм!
- нагрузка на стол: 25 кг;
- погрешность: MPE E1 (X или Y) = 1,3+L/300 мкм
- погрешность: MPE E2(XY) = 1,4+L/300 мкм; MPE E1(Z)= 2,8+L/200 мкм;
- скорость перемещения: 500 мм/с по осям XY, 100мм/с по оси Z.
- погрешность измерения угла - +/-12”
Программное обеспечение
- Приборы работают под управлением метрологически значимого программного
- обеспечения (далее – ПО) Vispec, установленного на персональный компьютер,
- предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений,
- сохранения и экспорта измеренных величин, а также обработки полученных результатов.
- Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077–2014
Метрологические и технические характеристики
Метрологические характеристики ВИМ TZTEK модификации VMU
| Значение | ||||
| Типоразмер | 222 | 322 | 432 | |
| Диапазон измерений линейных размеров, мм: | - по оси X | от 0 до 200 | от 0 до 300 | от 0 до 400 |
| - по оси Y | от 0 до 200 | от 0 до 200 | от 0 до 300 | |
| - по оси Z* | от 0 до 135 | от 0 до 135 | от 0 до 135 | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости двух осей X, Y при использовании оптического датчика**, мкм | ±(1,5+L/300) | ±(1,5+L/300) | ±(1,9+L/300) | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z при использовании лазерного датчика, мкм | ±(2,8+L/200) | ±(2,8+L/200) | ±(2,8+L/200) | |
| Пределы допускаемой абсолютной погрешности объёмных измерений при использовании контактного датчика, мкм | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | |
| где L – измеряемая длина в мм | ||||
| * - по заказу возможно увеличение диапазона до 280 мм | ||||
| ** - при максимальном оптическом увеличении | ||||
Массогабаритные ВИМ TZTEK модификации VMU
| Наименование характеристики | Значение | |||
| Типоразмер | 222 | 322 | 432 | |
| Габаритные размеры, мм | Длина | 740 | 740 | 800 |
| Ширина | 1040 | 1040 | 1240 | |
| Высота | 1762 (1966)* | 1762 (1966)* | 1762 (1966)* | |
| Масса, кг | 330 | 350 | 420 | |
| * При увеличенном диапазоне измерений по оси Z до 280 мм | ||||
Как купить Видеомикроскоп ТЗТЕК серия VMU
Купить Видеомикроскоп ТЗТЕК серия VMU в компании ООО "Три Сигма" для решения самых сложных измерительных задач. Для оформления заказа воспользуйтесь любым удобным способом связи: оставьте запрос на сайте, направьте письмо на info@3sigma.pro или позвоните по телефону +7 (812) 647-87-57. Наши специалисты проведут для вас подробную презентацию оборудования и подберут оптимальное решение под ваши технические требования. Доставка во все регионы РФ.
