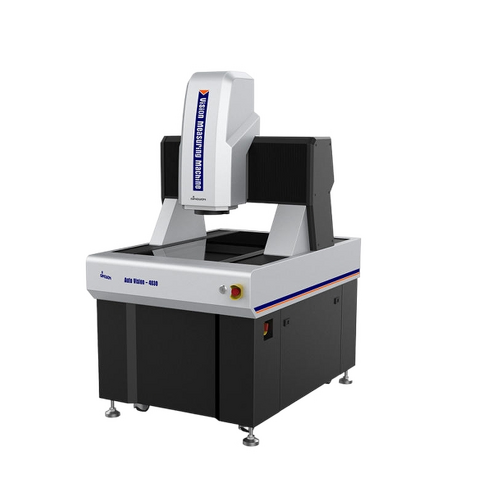

Sinowon AutoVision
Автоматическая видеоизмерительная система (портальная конструкция)
Производитель: Sinowon
Стоимость: По запросу
Наличие: нет в наличии
Технические характеристики:
ПодробнееДокументация:
Флаер Sinowon AutoVision.pdfАвтоматическая видеоизмерительная система (портальная конструкция)
Измерительные системы Sinowon серии AutoVision – это портальные полностью автоматические видеоизмерительные приборы, предназначенные для высокоточного измерения изделий, обладающих крупными габаритами. Подвижный портал и надежно зафиксированное измеряемое изделие обеспечивают точность и стабильность измерений. Системы AutoVision имеют большой измерительный объем и увеличенную грузоподъемность. Подвижный портал исключает воздействие на деталь инерционных сил, что дает возможность проводить измерения без дорогостоящей оснастки. Системы Sinowon AutoVision широко используются в электронной промышленности, медицинской технике, индустрии ЖК-дисплеев, аэрокосмической промышленности и других сферах применения.
Системы Sinowon AutoVision имеют высокоточные сервоприводы осей X, Y, Z и зум-объектива. Подвижные оси машины оснащены автоматическим управлением.
Технические характеристики Sinowon AutoVision
В случае необходимости базовая конфигурация системы Sinowon AutoVision может быть изменена и дополнена следующими опциями:
- контактный датчик Renishaw;
- лазерный сенсор.
Измерительная система Sinowon серии AutoVision может быть настроена в соответствии с требованиями заказчика. Контактный датчик Renishaw MCP является возможным дополнением системы для измерения геометрических размеров в 3D. Лазерный сенсорный модуль используется для выполнения точных измерений изделий из стекла, прозрачного пластика и других материалов.
| Технические характеристики | ||||
| Параметр | AutoVision 432 | AutoVision 542 | AutoVision 652 | AutoVision 862 |
| Диапазон измерений по осям X/Y, мм |
400 x 300 | 500 x 400 | 600 x 500 | 800 x 600 |
| Диапазон изм. по оси Z, мм | 200 | |||
| Разрешение шкал X/Y/Z, мкм | 0,1 | |||
| Управление | Джойстик; мышь; автоматическое управление по программе | |||
| Погрешность измерений по осям X/Y не более, мкм |
2 + L/200 | |||
| Погрешность измерений по оси Z не более, мкм |
4,5 + L/150 | |||
| Камера | Цветная CCD камера высокого разрешения | |||
| Оптика | Зум-объектив 6,5x с высокой разрешающей способностью; Оптическое увеличение: 0,7x ~ 4,5x; Увеличение на экране: 20x ~ 129x (опционально 10x ~ 1260x) |
|||
| Программно-управляемая подсветка |
Верхняя регулируемая кольцевая светодиодная подсветка (5 колец, 8 сегментов) Нижняя светодиодная параллельная подсветка Верхняя коаксиальная подсветка |
|||
| Программное обеспечение | iMeasuring / Rational Vue, MS Office | |||
| Грузоподъемность рабочего стола, кг |
30 при нагрузке на стекло, 70 при нагрузке на раму | |||
| Нормальные условия | Температура: 20 °C ± 2 °C; изменение температуры: < 2 °C/ч | |||
| Влажность: 30% - 80%; Вибрация < 0,002 г; < 15 Гц | ||||
| Рабочие условия | Температура: 15 °C - 30 °C | |||
| Электропитание | 220В / 50Гц / 10А | |||
| Операционная система | WINDOWS | |||
| Языки интерфейса | Русский, Английский | |||
| Размеры (ГxШxВ), мм | 1160x800x1650 | 1450x950x1650 | 1600x1050x1650 | 2000x1200x1650 |
| Масса, кг | 650 | 780 | 1380 | 2000 |
Sinowon
-
Sinowon
-
Sinowon
-
Sinowon
-
Sinowon
Как купить Sinowon AutoVision
Купить Sinowon AutoVision в компании ООО "Три Сигма" для решения самых сложных измерительных задач. Для оформления заказа воспользуйтесь любым удобным способом связи: оставьте запрос на сайте, направьте письмо на info@3sigma.pro или позвоните по телефону +7 (812) 647-87-57. Наши специалисты проведут для вас подробную презентацию оборудования и подберут оптимальное решение под ваши технические требования. Доставка во все регионы РФ.
