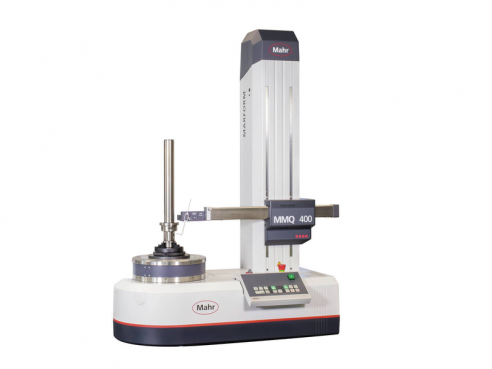

Кругломер Mahr MarForm MMQ 400

Производитель: Mahr

Кругломер Mahr MarForm MMQ 400

Автоматизированный кругломер

Технические характеристики:

Подробнее

Документация:

Брошюра MarForm MMQ 400.pdf

Автоматизированный кругломер

Серия MarForm MMQ400 — это гибкое, полностью автоматизированное решение для измерения формы и положения и многого другого.

Использование чрезвычайно гладких осей и программного обеспечения платформы MarWin гарантирует, что другие приложения, такие как измерения шероховатости, волнистости и контура, могут быть выполнены.

Гибкость и универсальность обеспечивают очень экономичную измерительную систему, которая окупается в кратчайшие сроки.

  • plug

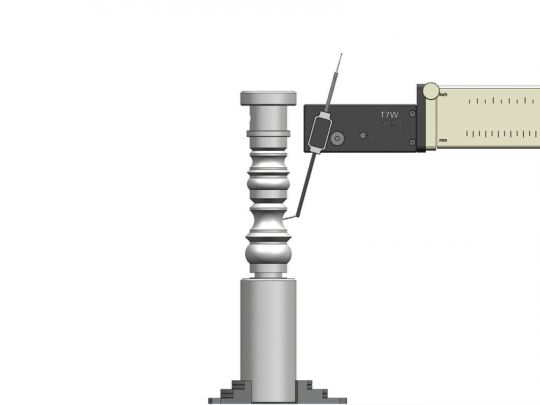

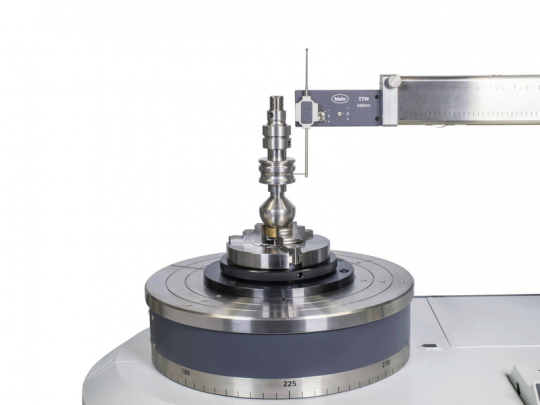

    Измерительный зонд T7W имеет моторизованную ось вращения, которая позволяет постепенно перемещать щуп в любое желаемое контактное положение. Его можно использовать для измерений как на цилиндрических поверхностях, так и на торцах. Кроме того, в качестве датчика нулевого положения T7W также может автоматически переключаться между внутренними и внешними измерениями или между измерениями верхней и нижней торцевой поверхности без вмешательства оператора. Полностью автоматические последовательности измерений на сложных заготовках могут выполняться без вмешательства оператора. Щуповые консоли T7W взаимозаменяемы. С его моторизованной осью вращения вы также можете создавать многоточечные щуповые консоли, т. е. щуповые консоли с несколькими контактными элементами, что позволяет переключаться между различными геометриями шарика щупа в ходе измерения.

  • plug

    Можно совмещать проверку погрешностей формы и расположения с контролем показателей шероховатости. Моторизированное переключение под управлением программного обеспечения между датчиком измерения формы с корундовым сферическим наконечником и датчиком измерения шероховатости позволяет измерять шероховатость и форму, не меняя положение зажимного устройства, что ведет к экономии времени и средств.

Технические характеристики Кругломер Mahr MarForm MMQ 400

MarForm MMQ 400 может универсально использоваться для комплексной оценки деталей в соответствии с DIN ISO 1101.

Высокоточные измерительные оси Z и X делают возможной любую задачу измерения формы. Доступны версии MarForm MMQ 400 для:

  • Высокоточные детали
  • Необычно длинные заготовки
  • Большие и тяжелые заготовки
  • Использование на производстве или в контрольных помещениях

Выберите один из доступных модулей, чтобы оптимально настроить MarForm MMQ 400 в соответствии с вашими требованиями:

  • Моторизованный или ручной центрирующий и наклонный стол
  • Вертикальная ось (Z) с измерительной длиной 900 мм, 500 мм или 350 мм
  • Горизонтальная ось (X) с измеряемой длиной 180 мм или 280 мм и с цифровыми линейными шкалами по осям X и Z. Для измерений, когда точное воспроизводимое определение места измерения влияет на результат
    дополнительная моторизованная задняя бабка для валов длиной от 200 мм
Технические характеристики
Отклонение от круглости (мкм + мкм/мм измер. высоты) * 0,01 + 0,00025
Диапазон измерения, с приводом по оси Z (мм) 500
Отклонение от прямолинейности на 100 мм хода (мкм)**, ось Z 0.15
Отклонение от прямолинейности на протяжении всего измерительного хода (мкм)**, ось Z 0.4
Отклонение от параллельности осей Z-/C в направлении трассирования на протяжении измерительного хода (мкм) 0.8
Скорость измерения (мм/с), ось Z 0,1-30
Скорость позиционирования (мм/с), ось Z 0,5 -100
Диапазон измерения, с приводом по оси X (мм) 280
Отклонение от круглости (мкм + мкм/мм измер. высоты)** 0,02 + 0,0005
Отклонение от прямолинейности/средн. Измерительный ход 100 мм (мкм)**, ось X 0.5
Отклонение от прямолинейности на протяжении всего измерительного хода (мкм)**, ось X 1.5
Отклонение торцового биения (мкм + мкм/мм измер. радиуса) * 0,02 + 0,0001
Отклонение торцового биения (мкм + мкм/мм измер. радиуса) ** 0,04 + 0,0002
Стол с регулировкой центрирования и наклона вручную/автоматически
Диаметр стола (мм) 285
Грузоподъемность стола, по центру (Н) 600
Скорость (об./мин) 50 Гц/60 Гц 0,2–15
Текст нижнего колонтитула
* Определяется как максимальное отклонение от окружности, полученной методом наименьших квадратов (LSC – least squares criterion), 15 волн/об.
** Все значения указаны в соответствии с DIN ISO 1101 при 20 °C ± 1 °C в среде без вибрации, фильтр 15 в/об LSC или 2,5 мм LSS при 5 об/мин или 5 мм/с и стандартным щупом с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации. В связи с большим набором возможностей здесь представлено только незначительное число примеров систем. Технические характеристики «Вашей» установки MMQ могут быть получены от компании Mahr по Вашему запросу.
