Jenoptik C
Высокоточные бесконтактные измерительные системы
Производитель: Jenoptik
Стоимость: По запросу
Технические характеристики:
ПодробнееДокументация:
Catalogue OpticlineВысокоточные бесконтактные измерительные системы
Семейство премиальных бесконтактных оптических измерительных систем Opticline C предназначено для контроля внешней геометрии тел вращения.
-
Область применения:
Системы Opticline C применяются для операционного и входного контроля качества на производственных участках, а также в лабораторных условиях. Оборудование сохраняет стабильные метрологические характеристики при эксплуатации в условиях промышленной среды, включая повышенные вибрации, запылённость и перепады температур.
-
Технические особенности:
- Принцип высокоточного оптического сканирования. Системы предназначены для достоверного бесконтактного контроля геометрии валов и других тел вращения.

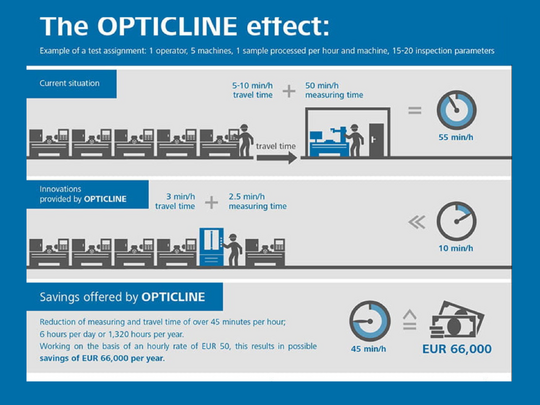

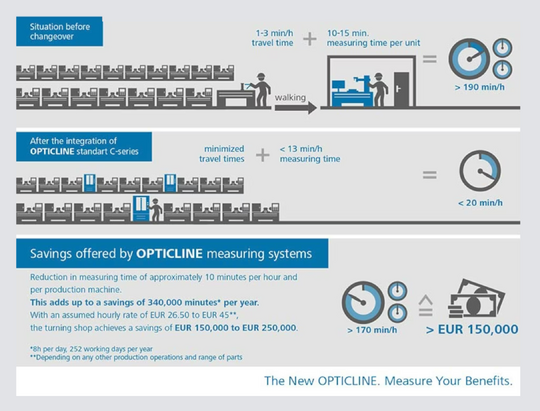

- Высокая производительность — измерение занимает от нескольких секунд до минуты, даже на крупногабаритных деталях.
- Уровни автоматизации — доступны модификации как с ручным управлением (для контроля оператором), так и полностью автоматизированные версии для интеграции в производственные роботизированные линии.
Ключевые особенности:
- Быстрое выполнение измерений с обеспечением высокой воспроизводимости результатов.
- Возможность измерения малогабаритных деталей за счёт применения специализированных зажимных приспособлений.
- Эргономичная конструкция, обеспечивающая удобство позиционирования верхнего шпинделя и быструю переналадку системы.
-
Конструктивные исполнения:
- Вертикальная компоновка системы позволяет легко и без провисания устанавливать детали, размером до 1200 миллиметров в длину и 140 миллиметров в диаметре.
- Высокоразрешающая каскадная оптическая система обеспечивает субмикронное разрешение и высокую точность измерений.
- Повышенная механическая жёсткость и виброустойчивость конструкции позволяет эксплуатировать оборудование в сложных производственных условиях промышленной среды.
Технические характеристики Jenoptik C
Метрологические характеристики установок серии С
| Наименование характеристики | C203 | C305 | 308 | C314 | C605 | C608 | C614 |
| Диапазон измерений диаметров, мм | от 0 до 30 | от 0 до 50 | от 0 до 80 | от 0 до 140 | от 0 до 50 | от 0 до 80 | от 0 до 140 |
| Диапазон измерений длин, мм | от 0 до 250 | от 0 до 300 | от 0 до 600 | ||||
| Оптический метод | |||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±(1,0+D/200), где D – измеряемый размер, мм | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(2,6+L/200), где L – измеряемый размер, мм | ||||||
| Повторяемость измерений диаметра, мкм | 0,3 | ||||||
| Повторяемость измерений длины, мкм | 1,2 | ||||||
| Контактный метод | |||||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(3,6+L/200), где L – измеряемый размер мм | ||||||
| Повторяемость измерений длины, мкм | 1,5 | ||||||
Метрологические характеристики установок серии С
| Наименование характеристики | Серия С | |||||
| C908 | C914 | C1014 | C1023 | C1023-75AE | C1214 | |
| Диапазон измерений диаметров, мм | от 0 до 80 | от 0 до 140 | от 0 до 230 | от 0 до 140 | ||
| Диапазон измерений длин, мм | от 0 до 900 | от 0 до 1000 | от 0 до 1200 | |||
| Оптический метод | ||||||
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм | ±(1,0+D/200), где D – измеряемый размер, мм | ±(1,7+D/100), где D – измеряемый размер, мм | ±(1,0+D/200), где D – измеряемый размер, мм | |||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(2,6+L/200), где L – измеряемый размер, мм | ±(4,6+L/100), где L – измеряемый размер, мм | ±(2,6+L/200), где L – измеряемый размер, мм | |||
| Повторяемость измерений диаметра, мкм | 0,3 | 0,5 | 0,3 | |||
| Повторяемость измерений длины, мкм | 1,2 | 3 | 1,2 | |||
| Контактный метод | ||||||
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(3,6+L/200), где L – измеряемый размер, мм | ±(7,6+L/100), где L – измеряемый размер, мм | ±(3,6+L/200) где L – измеряемый размер, мм | |||
| Повторяемость измерений длины, мкм | 1,5 | |||||
